Circuito de controlador: Los circuitos de controlador están diseñados para controlar la conmutación de los dispositivos de semiconductores de potencia. Convierten las señales de control del microcontrolador o procesador de señal digital (DSP) en voltajes y corrientes apropiados para impulsar las puertas de IGBT o MOSFET. Estos circuitos deben diseñarse cuidadosamente para proporcionar un conmutación rápida y precisa, asegurando pérdidas de energía mínimas durante las transiciones. Los componentes de aislamiento como optocopladores o aisladores magnéticos a menudo se incorporan para proteger el lado de control de los picos de alto voltaje en el lado de la energía.
Microcontrolador y programación DSP: El corazón del sistema de control del inversor se encuentra en el microcontrolador o DSP. Los ingenieros programan estos dispositivos para administrar diversas funciones, como la generación de modulación de ancho de pulso (PWM), regulación de voltaje y corriente, y detección de fallas. PWM se usa para controlar la forma de onda de voltaje de salida modulando el ancho de los pulsos. La programación también incluye algoritmos para optimizar la eficiencia, adaptarse a diferentes condiciones de carga y proteger al inversor de las situaciones de sobrevoltaje, subvoltaje y sobrecarga.
Instalación del disipador de calor: Dado el calor generado por los dispositivos de semiconductores de potencia durante la operación, se instalan disipadores de calor eficientes. Estos disipadores de calor generalmente están hechos de aluminio o cobre, con diseños aletas para aumentar el área de superficie para la disipación de calor. Los materiales de la interfaz térmica, como la grasa térmica o las almohadillas, se utilizan para garantizar un buen contacto térmico entre los componentes y el disipador de calor. El disipador de calor se fija mecánicamente a la PCB o al chasis del inversor, y se puede agregar ventiladores de ventilación o enfriamiento adecuados para mejorar el proceso de eliminación de calor.
|

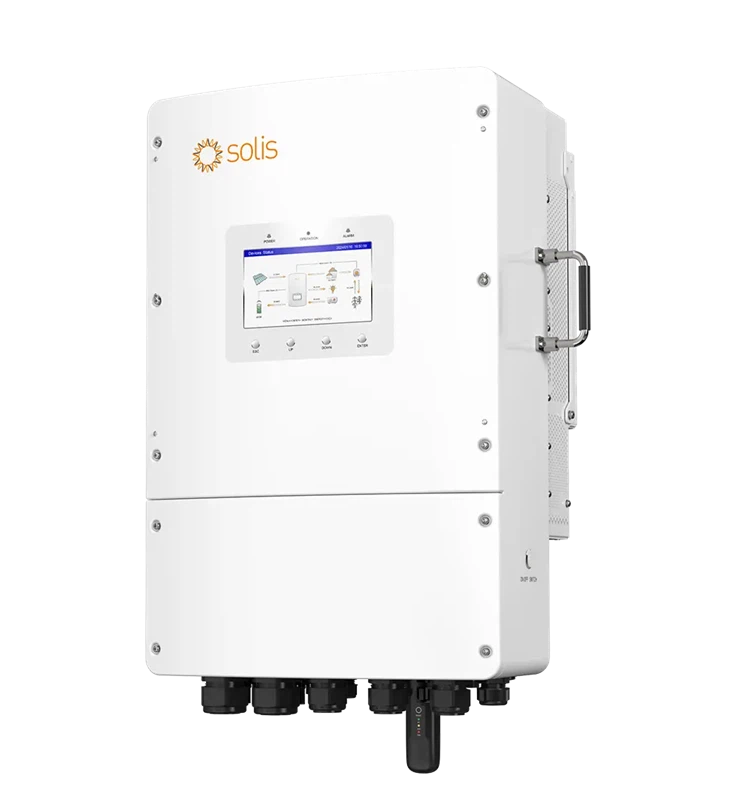

Modelo |
S 6- EH3P10K 02- nv-y-l |
Tipo de batería |
Ácido de plomo o batería de litio |
|
Modo principal |
Max. corriente de carga | 220A | |
|
Voltaje de entrada nominal |
380/400V |
Rango de voltaje de carga |
40 –60vdc |
|
Frecuencia |
50Hz/60Hz (detección automática) |
Carga solar |
|
|
Max. eficiencia |
97.6% |
Rango de voltaje de operación fotovoltaica |
200VDC ~ 800VDC |
|
Modo de inversor |
Rango de voltaje MPPT | 200VDC ~ 800VDC | |
|
Forma de onda de voltaje de salida |
Onda sinusoidal pura |
Max. Potencia de entrada fotovoltaica/corriente |
16000W/40A |
|
Potencia de salida nominal (VA)/(w) |
10000W |
Rango actual de carga |
220A |
|
Voltaje de salida nominal (VAC) |
380/400V |
Proceso de dar un título |
|
|
Potencia máxima |
20000VA |
Nivel de certificación EMC |
NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, Srilanka, EN 50438L, Vietnam, Pea \ MEA, IEC/EN 62109-1/{{8}, IEC/ En 61000-6-1/-3 |
|
Protección |
IP66 |
Rango de temperatura de operación |
-40 a +60 grado |
|
Rango de voltaje de la batería |
4 0. 0vdc ~ 60vdc |
comunicar |
Rs485/can |
|
Mains Charge |
Rango de humedad | 5% a 95% (protección de recubrimiento conforme) | |
IP66 vs IP65
Capacidad a prueba de polvo: capacidad a prueba de polvo:
Completamente a prueba de polvo, no entran partículas completamente a prueba de polvo, no entran partículas
Capacidad impermeable: capacidad impermeable:
Proteger contra el fuerte impacto de la columna de agua, proteger dos veces contra el impacto de la columna de agua de baja presión
La capacidad a prueba de agua de IPX5
Ventaja absoluta:
A prueba de polvo, IP66 puede resistir fuertes corrientes, el uso es más amplio en el entorno de fuerte
clima convectivo como el tifón, las tormentas frecuentes tienen una capacidad de adaptación más fuerte
