Con el rápido desarrollo de la nueva industria energética, la tecnología de almacenamiento de energía se ha convertido en la clave para respaldar la utilización eficiente de la energía renovable. La solución del sistema de almacenamiento de energía de contenedor refrigerado por líquido de 5mbh está liderando una nueva ronda de transformación en tecnología de almacenamiento de energía con sus ventajas únicas. Esta solución no solo integra la tecnología avanzada de enfriamiento líquido, mejorando efectivamente la eficiencia energética y el rendimiento de seguridad del sistema de batería, sino que también logra un despliegue rápido y una expansión flexible del sistema de almacenamiento de energía a través de conceptos de diseño modulares y contenedores. Proporciona un fuerte soporte para la regulación de la red, la integración de energía renovable y la gestión de energía para usuarios industriales y comerciales.
Este artículo proporcionará un análisis en profundidad de la solución del sistema de almacenamiento de energía de contenedor refrigerado por el contenedor de 5MWR de cuatro dimensiones: resistencia estructural, seguridad eléctrica, rendimiento térmico y proceso de suministro.
Resistencia estructural
El sistema de almacenamiento de energía del contenedor enfriado por líquido de 5mbh exhibe una excelente resistencia estructural. Cumple con la calificación sísmica de la Zona 4, y todo el sistema se puede levantar a plena carga y operar de manera estable en varios entornos extremos. Extender efectivamente la vida útil del sistema y proporcionar un soporte de energía más sólido y confiable para nuevos proyectos de energía.
En términos de detalles estructurales, cuando el techo del contenedor del sistema de almacenamiento de energía está sujeto a una presión de 0. 0072 MPa, la deformación máxima generada por el techo es de 1.271 mm, y su resistencia estructural excede con creces los requisitos estrictos de la carga de nieve.

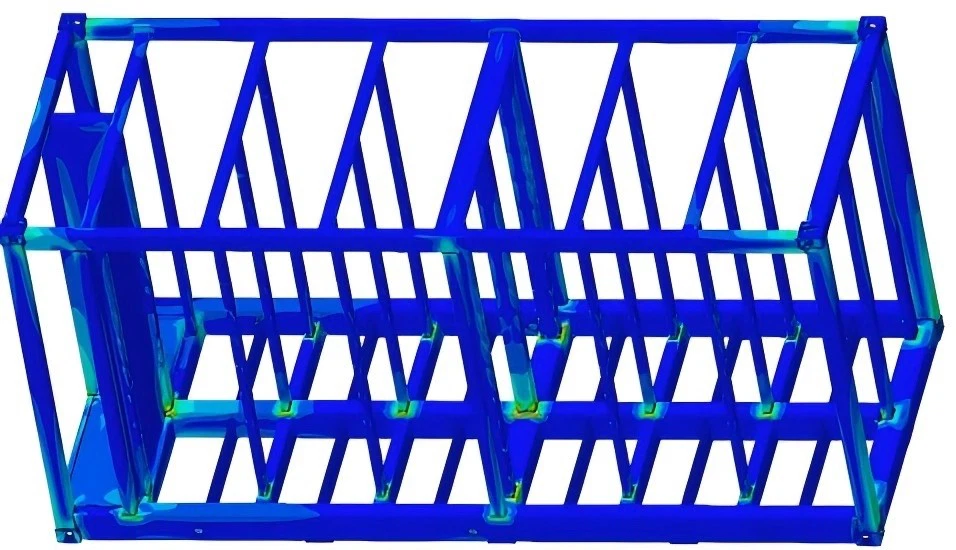

Frente a las ondas de choque sísmico en las direcciones X, Y y Z, el estrés del marco del contenedor permanece por debajo de 250 MPa, muy por debajo del 70% de la resistencia de rendimiento final, lo que demuestra un excelente rendimiento sísmico.

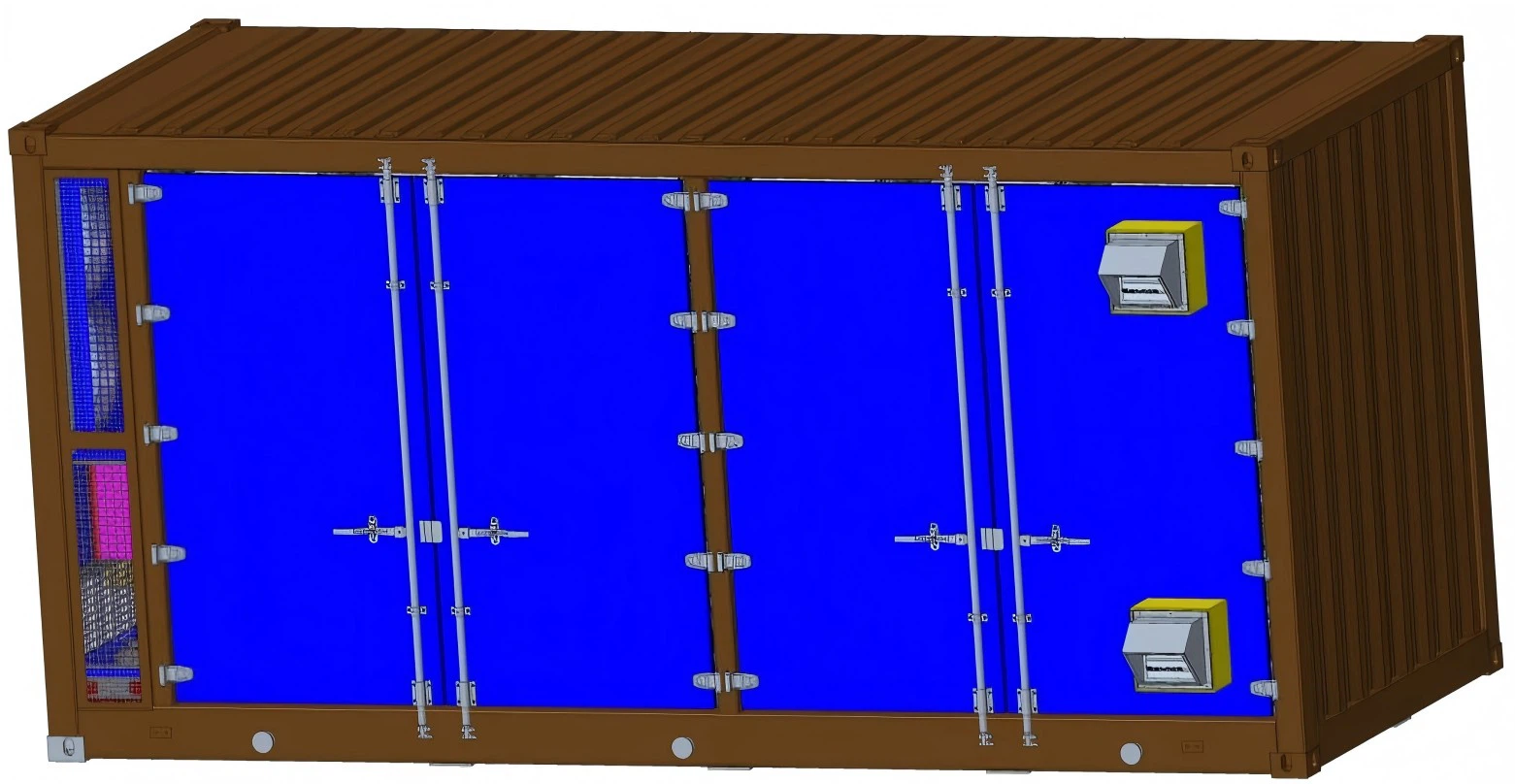

Además, el cuerpo del contenedor y la estructura de soporte tienen suficiente resistencia y rigidez para hacer frente fácilmente a la presión generada por las cargas de viento. Incluso en condiciones de viento fuertes de hasta 70 metros por segundo, el momento resultante que actúa sobre el contenedor es menos del 50% del momento en el centro de gravedad, lo que garantiza la estabilidad del contenedor. Resistiendo efectivamente varios desafíos de entornos hostiles, asegurando aún más la estabilidad general y la seguridad del sistema.
Seguridad eléctrica
Construir un sistema integral de protección de seguridad eléctrica para sistemas de almacenamiento de energía puede garantizar la operación estable y la seguridad del personal en varios entornos duros. El sistema de almacenamiento de energía del contenedor refrigerado por líquido de 5mbh adopta el diseño del módulo de paquete de la serie M7 para garantizar la seguridad del nivel de núcleo de la fuente y construir una fuerte línea de defensa de seguridad.
Presta atención al diseño de seguridad intrínseco de las celdas de la batería. Las celdas de la batería han pasado múltiples pruebas de seguridad, y no existe riesgo de riesgos de descarga eléctrica/arco/químico/contacto.
El material de aislamiento de la celda de la batería puede soportar altas temperaturas de 1200 grados y bloquear efectivamente las llamas de alta temperatura, evitando la propagación del fuego cuando la celda de la batería pierde el control del calor. Construyó un 'firewall' sólido y confiable para el módulo de la batería.
La carcasa del paquete de baterías está hecha de material compuesto patentado con retardante de llama-retardante UL {0}} VA, que tiene excelentes propiedades mecánicas y retardantes de llama, se adapta a entornos hostiles y mejora enormemente la seguridad general del sistema de almacenamiento de energía.
Monitoreo de incendios a nivel de paquete, el paquete de baterías de la serie M7 tiene un módulo de detección de incendios independiente para garantizar una detección rápida de situaciones anormales dentro del paquete y transmitir señales al host de control de incendios.
Pack Grade Perfluorohexane, la batería de la serie M7 admite riego de un solo paquete con perfluorohexane, logrando extinción de incendios dirigido y preciso.
La tubería de enfriamiento de líquidos biomiméticos, la tubería de enfriamiento de líquidos en los paquetes de baterías de la serie M7 adopta la distribución capilar biomimética y utiliza tecnología de proceso avanzada y algoritmos inteligentes de IA para lograr una gestión inteligente de calor inteligente de un solo paquete. La diferencia de temperatura de las celdas de la batería dentro del paquete se puede controlar dentro de 2.5 grados, y el aumento de la temperatura del sistema no debe exceder los 5 grados.
En términos de rendimiento eléctrico, se ha introducido un sistema de detección de humo de grado de vehículo, que tiene una capacidad de monitoreo de alta precisión de hasta 15 años y no requiere calibración, asegurando los efectos de monitoreo estable a largo plazo. Al mismo tiempo, se ha adoptado la tecnología avanzada de prevención de flash ARC, y una serie de medidas, como el diseño eléctrico cuidadosamente optimizado, la aplicación de materiales y equipos de prevención de flash ARC ha reducido significativamente el riesgo de accidentes de flash de arco. Además, se ha implementado una estrategia de protección triple pasiva, utilizando fusibles de tres niveles para cooperar entre sí, asegurando que el rango de impacto pueda controlarse de manera rápida y efectiva al mínimo en caso de un cortocircuito, garantizando completamente la operación segura y estable del sistema.
Rendimiento térmico
La solución de contenedor de almacenamiento de energía enfriado por líquido, como una innovadora solución de almacenamiento de energía, garantiza una operación estable a largo plazo y una salida de energía eficiente del sistema de almacenamiento de energía con sus excelentes capacidades de gestión térmica y un control preciso de temperatura.
① Al aislar y almacenar activamente a bajas temperaturas, comenzar la máquina de enfriamiento de líquidos a una temperatura específica no solo garantiza la duración de la batería, sino que también reduce el consumo de energía del sistema.
② El bajo consumo de energía se centra en el diseño de baja potencia en la gestión térmica. Estrategias de enfriamiento de líquidos a medida para que los sistemas de enfriamiento de líquidos se las arreglen con diferentes modos de aplicación en temperatura normal, alta temperatura y escenarios de baja temperatura, lo que garantiza un consumo de energía óptimo en cada escenario;

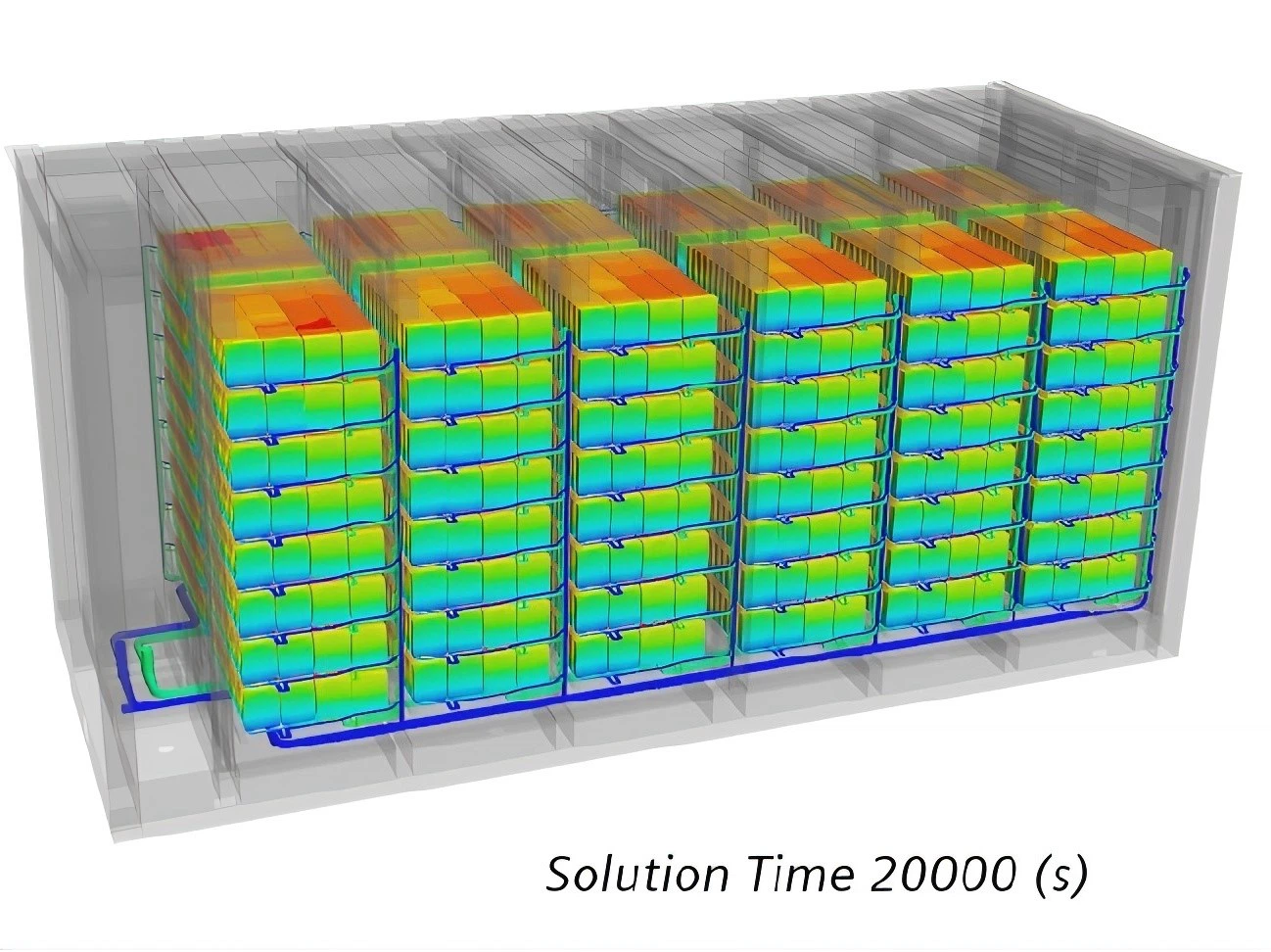

③ A través de un monitoreo y ajuste de temperatura precisos, las diferencias de temperatura en varias áreas dentro del contenedor se pueden mantener dentro de un pequeño rango, asegurando el funcionamiento estable de equipos clave como las baterías. La diferencia de temperatura del sistema está dentro de 5 grados, y la diferencia de temperatura del nivel de clúster está dentro de 3 grados.
④ Independientemente de los entornos duros, como la alta temperatura, la baja temperatura o la humedad, los contenedores pueden mantener la estabilidad de la temperatura interna al ajustar las estrategias de manejo térmico en todos los escenarios. Tanto el arranque en caliente de alta temperatura como el inicio en frío a baja temperatura han sufrido una verificación a largo plazo en la cámara ambiental para garantizar la entrega completa del escenario.
⑤ Fácil de mantener el corte bidireccional, inyección de tubo primario, asegurando el mantenimiento conveniente de todo el ciclo de vida del líquido refrigerado por agua.
Proceso de entrega
Tenemos un equipo profesional y de servicio en el sitio y de servicio posterior, con un proceso de entrega eficiente y riguroso. Cada proceso de producción está estrictamente controlado para la calidad, y los productos solo se pueden entregar después de someterse a cientos de pruebas rigurosas para garantizar que cada producto logre un rendimiento óptimo. Desde un ensamblaje de fábrica preciso hasta una implementación rápida en el sitio, cada paso incorpora nuestra búsqueda final de calidad y eficiencia.
