La protección de baterías de litio BMS, también conocida como sistema de gestión de baterías, es un componente central esencial en los paquetes de baterías de litio.

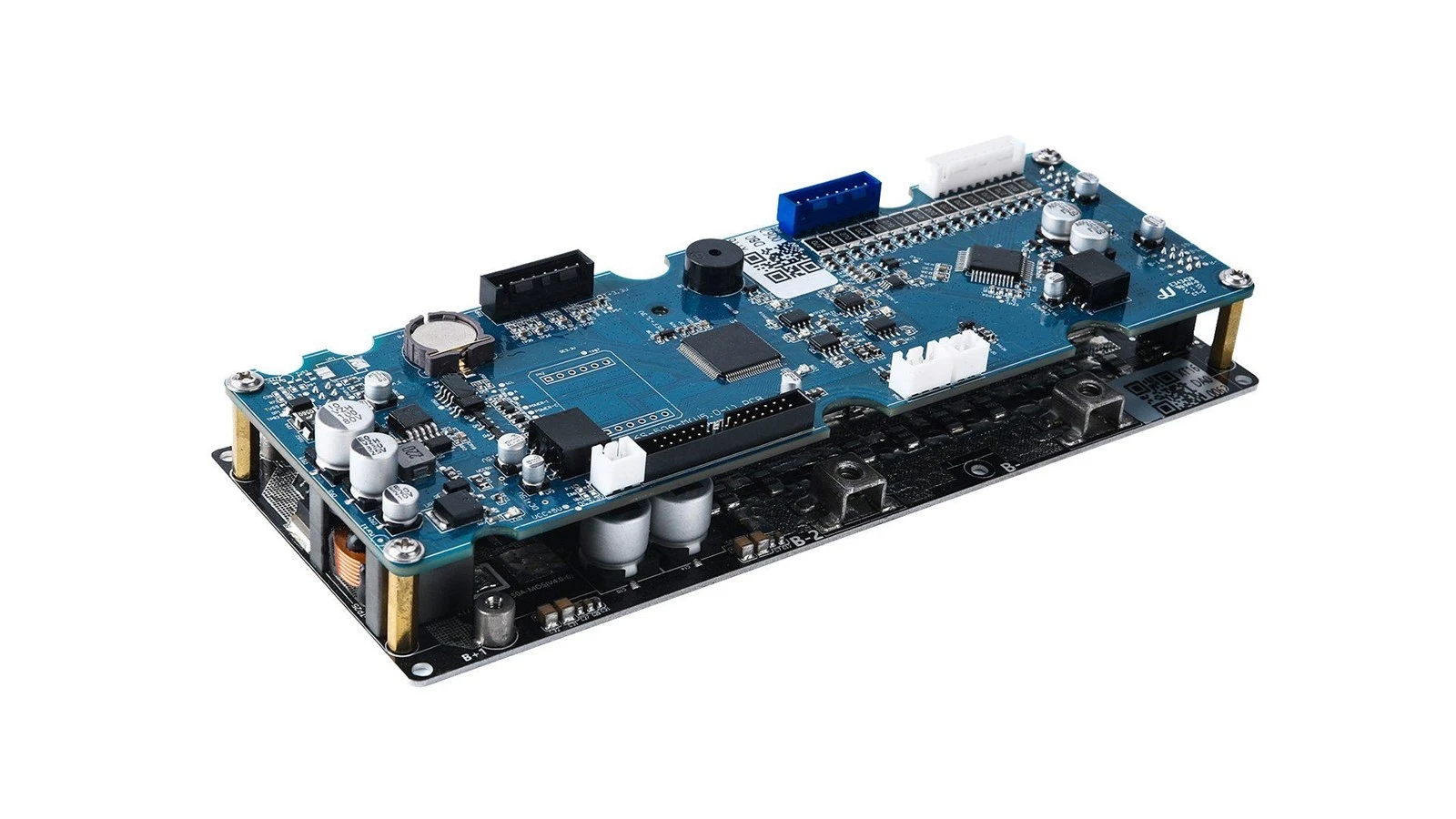

Figura 1 Placa de protección de batería de litio BMS
1. Composición de BMS
BMS normalmente consta de dos partes: hardware y software:
(1) Pieza de hardware:Compuesto principalmente por sensores, controladores e interfaces conectados al paquete de baterías, que se utilizan para la recopilación en tiempo real de diversos datos de la batería.
(2) Parte del software:Responsable del procesamiento de datos, cómputo de algoritmos y control de decisiones, logrando una gestión optimizada del sistema de baterías a través del análisis y procesamiento de datos.
2. Funciones de BMS
Las funciones de BMS se reflejan principalmente en los siguientes aspectos:
(1) Protección de la batería:Al monitorear parámetros en tiempo real como el voltaje, la corriente y la temperatura de la batería, previene situaciones anormales como sobrecarga, sobredescarga y sobrecalentamiento, protegiendo así la seguridad del sistema de la batería.
(2) Equilibrio de la batería:Al controlar la carga y descarga equilibrada de las celdas de batería individuales, se puede mejorar el rendimiento general del paquete de baterías, asegurando que cada celda pueda funcionar completamente y extender la vida útil de la batería.
(3) Estimación estatal:BMS estima la capacidad restante (SOC) y el estado de salud (SOH) de la batería a través de algoritmos complejos, proporcionando a los usuarios información precisa sobre el estado de la batería y evitando situaciones inesperadas causadas por una estimación inexacta del estado de la batería.
(4) Diagnóstico y aislamiento de fallas:BMS puede monitorear el estado operativo del sistema de batería en tiempo real. Una vez que se detectan situaciones anormales, puede responder, diagnosticar y aislar fallas rápidamente y garantizar la confiabilidad del sistema de batería.
3. Principio de funcionamiento de BMS
El principio de funcionamiento de BMS se basa en sensores de precisión, procesamiento de datos en tiempo real y algoritmos inteligentes. En concreto, recoge diversos datos de la batería en tiempo real a través de varios sensores, como voltaje, corriente, temperatura, etc., y transmite estos datos al controlador. El controlador procesa y analiza estos datos y luego ajusta e implementa estrategias para el sistema de batería en función de los resultados del análisis. Por ejemplo, cuando la batería experimenta una sobrecarga o una sobredescarga, el BMS tomará inmediatamente medidas para protegerla; Cuando hay un desequilibrio entre las celdas de la batería, BMS realizará un control equilibrado de carga y descarga.
4. Escenarios de aplicación de BMS
BMS se usa ampliamente en diversos campos que requieren suministro de energía de batería de litio, incluidos, entre otros, los siguientes aspectos:
(1) Vehículos eléctricos y vehículos híbridos:BMS es crucial en vehículos eléctricos y vehículos híbridos, ya que monitorea el estado del paquete de baterías, garantiza su equilibrio durante la carga y descarga, evita que las celdas de la batería se descarguen o sobrecarguen en exceso y extiende la vida útil de la batería.
(2) Sistemas de almacenamiento de energía domésticos e industriales:BMS también desempeña un papel importante en los sistemas de almacenamiento de energía domésticos o industriales, al monitorear el estado de los paquetes de baterías, garantizar una carga y descarga equilibrada, optimizar la utilización de la energía y controlar el almacenamiento y la liberación de energía para garantizar un suministro estable de energía cuando no hay energía renovable disponible.
(3) Dispositivos móviles como drones y robots:En dispositivos móviles como drones y robots, BMS garantiza el rendimiento y la vida útil de los paquetes de baterías, monitorea el estado de la batería y optimiza el uso de la batería según los requisitos del dispositivo.
(4) Dispositivos electrónicos de consumo:En teléfonos inteligentes, computadoras portátiles y otros dispositivos electrónicos de consumo, BMS es responsable de gestionar el proceso de carga y descarga de la batería, evitando la sobrecarga o descarga excesiva, extendiendo así la vida útil de la batería y garantizando el uso seguro del dispositivo.
5. Esquema de aplicación
Esta imagen muestra la arquitectura básica de un sistema de gestión de baterías (BMS). La figura incluye principalmente las siguientes partes:
(1) Paquete de baterías:Ubicado en la esquina inferior izquierda del diagrama, es la fuente de energía de todo el sistema.
(2) BMS IC (Circuito integrado del sistema de gestión de batería):Ubicada en el medio del diagrama, es la unidad de control central de todo el sistema, responsable de monitorear y gestionar el estado de la batería.
(3) Carga de MOSFET (transistor de efecto de campo semiconductor de óxido metálico):Ubicado en la parte superior del diagrama, conectado a una fuente de alimentación externa a través de una interfaz de carga, encargada de controlar el proceso de carga de la batería.
(4) Descarga MOSFET:Ubicado en la parte inferior del diagrama, conectado a una carga externa a través de una interfaz de descarga, encargada de controlar el proceso de descarga de la batería.
El principio de funcionamiento de todo el sistema es que el BMS IC monitorea el estado del paquete de baterías y controla la apertura y cierre del MOSFET de carga y descarga del MOSFET de acuerdo con el estado de la batería, logrando así un control preciso del proceso de carga y descarga de la batería. garantizando el uso seguro y eficiente de la batería.
Esta arquitectura se usa comúnmente en diversos dispositivos electrónicos que requieren energía de batería, como vehículos eléctricos, bancos de energía, computadoras portátiles, etc. Puede extender efectivamente la vida útil de las baterías y mejorar su eficiencia.
6. Diagrama de topología BMS

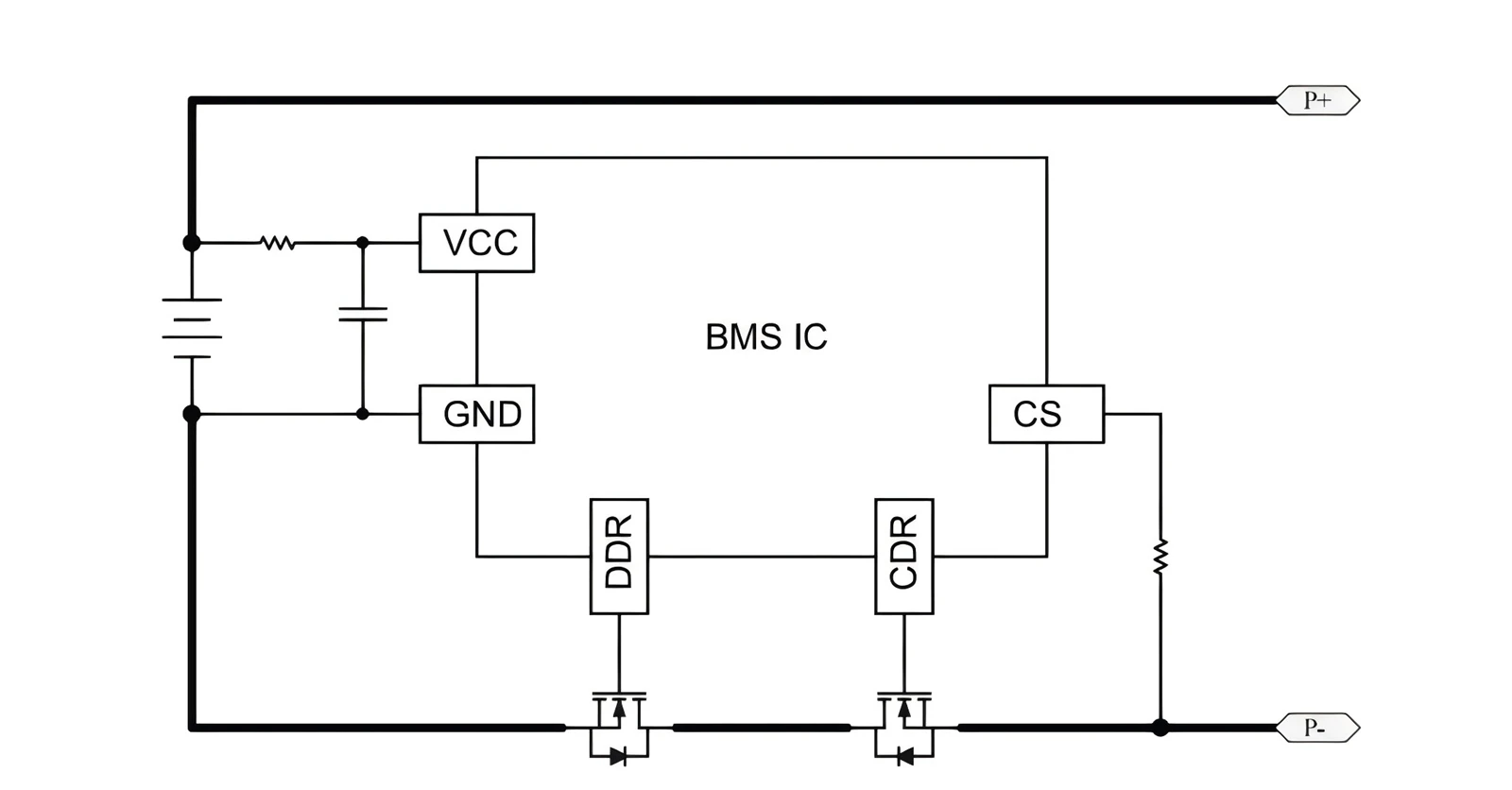

Este es un diagrama de topología de un sistema de gestión de batería (BMS), que muestra el IC (circuito integrado del sistema de gestión de batería) del BMS y sus conexiones relacionadas.
(1) CI BMS:Ubicado en el centro del diagrama, es la unidad de control central de todo el sistema, responsable de monitorear y gestionar el estado de la batería.
(2) Conexión de alimentación:
- VCC: Conectado al polo positivo de la fuente de alimentación, filtrado a través de un inductor y dos condensadores en paralelo para garantizar un voltaje de fuente de alimentación estable.
- GND: Conectado al polo negativo de la fuente de alimentación, es la tierra de referencia para todo el sistema.
(3) Señal de control:
- DDR: Conectado a un elemento de conmutación, puede usarse para controlar el proceso de carga o descarga de una batería.
- CDR: Conectado a otro elemento de conmutación, también puede utilizarse para controlar el proceso de carga o descarga de la batería.
(4) Conexión de la batería:
- P+: Conectado al electrodo positivo de la batería, utilizado para cargar y descargar la batería.
- P -: Conectado al polo negativo de la batería, utilizado para cargar y descargar la batería.
(5) CS (sentido actual):Conectado a un inductor, puede usarse para la detección de corriente de modo que el BMS IC pueda monitorear la corriente de carga y descarga de la batería.
7. La tendencia de desarrollo de BMS.
Con el continuo desarrollo de la tecnología, BMS también mejora y perfecciona constantemente. En el futuro, BMS evolucionará hacia una mayor precisión, integración e inteligencia. Por ejemplo, al adoptar tecnologías de sensores y algoritmos más avanzadas, BMS podrá lograr un seguimiento y una estimación más precisos del estado de la batería; Al adoptar controladores y tecnologías de interfaz más eficientes, BMS podrá lograr una respuesta y un control más rápidos del sistema de batería; Al introducir tecnologías de inteligencia artificial y aprendizaje automático, BMS podrá lograr una optimización adaptativa y una toma de decisiones inteligente de los sistemas de baterías.
