1. ¿Cuáles son los defectos comunes del soporte fotovoltaico?
① La capa galvanizada en la superficie del material del soporte no cumple con el estándar;
② Las correas están muy corroídas.
③ El pilar detrás del soporte está muy deformado;
④ La capa galvanizada del soporte está gravemente dañada;
⑤ Otros defectos. Los defectos comunes del soporte fotovoltaico se muestran en la siguiente figura. Estos defectos se deben principalmente a defectos de calidad del propio soporte, construcción no estándar y otras razones.
2. ¿Qué es un soporte fotovoltaico?
El soporte fotovoltaico es una estructura utilizada para instalar, fijar y soportar módulos solares fotovoltaicos. Su función principal es asegurar que los módulos fotovoltaicos queden fijados en el ángulo y posición adecuados, maximizando así la recepción de la radiación solar y mejorando la eficiencia de generación de energía. Los soportes fotovoltaicos se pueden clasificar en varios tipos según el entorno y el propósito de la instalación, incluidos principalmente soportes para el suelo, soportes para el techo, soportes para columnas, soportes para cocheras, etc.
La función principal de los soportes fotovoltaicos es la fijación y soporte de módulos fotovoltaicos; Ajustar el ángulo de los módulos fotovoltaicos; Durabilidad y resistencia a la corrosión; Instalación simplificada y mantenimiento más sencillo.
3. ¿Qué es una base de soporte fotovoltaico?
La base del soporte fotovoltaico es un componente importante del sistema de soporte fotovoltaico, que proporciona un soporte estable para el soporte fotovoltaico y garantiza el funcionamiento seguro y estable de los módulos fotovoltaicos en diversas condiciones climáticas. La selección de la base del soporte fotovoltaico debe determinarse en función de las condiciones geológicas, las condiciones climáticas y los requisitos de ingeniería del sitio de instalación. Tipos comunes de cimientos de soportes fotovoltaicos: cimientos de hormigón, cimientos de pilotes en espiral, cimientos de pilotes, cimientos de bloques de cemento, cimientos de estructura de acero.
Cimentación de hormigón armado:Cimentación hecha de barras de acero y hormigón, utilizada para fijar y soportar soportes fotovoltaicos, garantizando el funcionamiento seguro y estable de los módulos fotovoltaicos en diversas condiciones climáticas. Las cimentaciones de hormigón armado se utilizan ampliamente en proyectos a gran escala, como centrales fotovoltaicas montadas en tierra, debido a su alta resistencia y durabilidad.
Pasos de construcción:
Preparación del sitio:Limpie el sitio de construcción, nivele el terreno y asegure una base estable.
Excavación de cimientos:Excave el pozo de cimentación de acuerdo con los planos de diseño, asegurándose de que el tamaño y la profundidad del pozo de cimentación cumplan con los requisitos.
Encuadernación de refuerzo:Produzca y enlace el esqueleto de refuerzo de acuerdo con los dibujos de diseño para garantizar el tamaño y la posición precisos del esqueleto de refuerzo.
Instalación de plantilla:Instale plantillas en el pozo de cimentación para garantizar su estabilidad y evitar deformaciones durante el vertido de hormigón.
Vertido de hormigón:Vierta el concreto de acuerdo con los requisitos de diseño y vibrelo para asegurarse de que el concreto sea denso y no tenga espacios.
Mantenimiento:Después del vertido, el hormigón debe curarse para mantenerlo húmedo, evitar grietas y mejorar su resistencia.
Demolición y aceptación:Una vez que la resistencia del hormigón cumpla con los requisitos de diseño, se retirará el encofrado y se llevará a cabo la aceptación de los cimientos.
Las ventajas de la cimentación independiente de hormigón armado son una ruta de transmisión clara, una capacidad de carga confiable, una amplia aplicabilidad y la ausencia de maquinaria de construcción especializada durante la construcción. Esta forma básica tiene una gran capacidad para resistir cargas horizontales.
Cimentación de pilotes en espiral:Es una forma de base que se utiliza para fijar y soportar soportes fotovoltaicos, proporcionando un soporte estable para los soportes atornillando pilotes metálicos en espiral al suelo. La cimentación de pilotes en espiral tiene las ventajas de una instalación rápida y un impacto ambiental mínimo. Su composición estructural se compone principalmente de un cuerpo de pilote en espiral y componentes de conexión. El cuerpo del pilote tiene forma de espiral con cuchillas en espiral en el extremo, lo que favorece la adherencia y estabilidad cuando se atornilla al suelo.
Pasos de construcción:preparación del sitio; Posicionamiento de pilotes de tierra; Atornille las estacas para el suelo; Posicionamiento de conexión.
Cimentación de pilotes:
La base de pilotes de soportes fotovoltaicos es una forma de base que soporta y fija soportes fotovoltaicos clavando pilotes bajo tierra. Esta forma básica tiene una alta capacidad de carga y estabilidad, y es adecuada para diversas condiciones geológicas, especialmente utilizada en plantas de energía fotovoltaica a gran escala. Su composición estructural consta de un cuerpo de pilote y componentes de conexión, y el cuerpo de pilote suele estar hecho de acero de alta resistencia que ha sido sometido a un tratamiento anticorrosión (como galvanizado en caliente) para mejorar la durabilidad. Seleccione diferentes tipos de pilotes, como pilotes de tubos de acero, pilotes de acero en forma de H, etc., según las condiciones geológicas y los requisitos de diseño.
Pasos de construcción:preparación del sitio, exploración del sitio, posicionamiento, hincado de pilotes, soportes de conexión. Suele aplicarse en grandes centrales fotovoltaicas, lugares con fuertes vientos y geología compleja.
Cimentación de bloques de cemento:

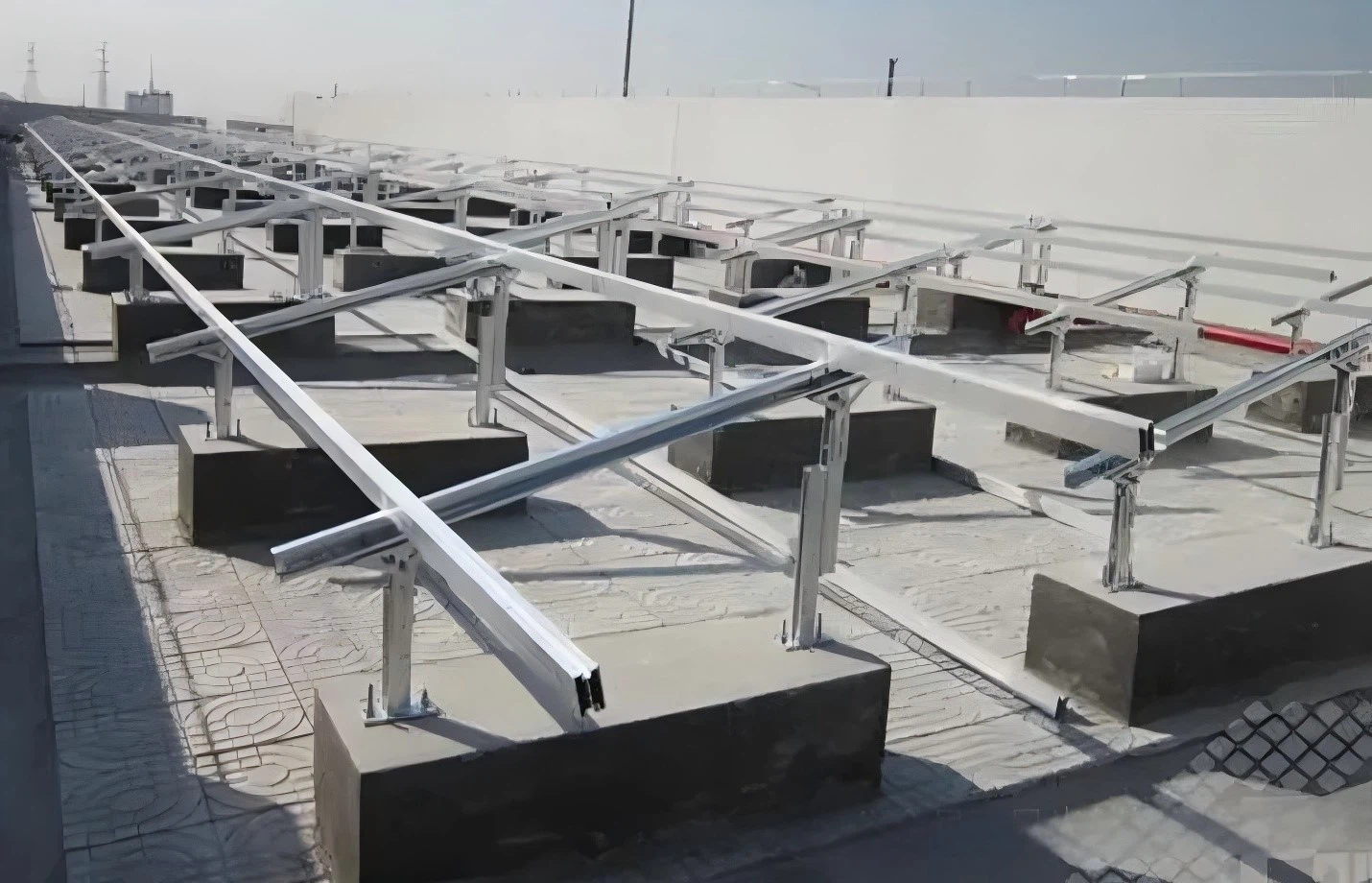

La base de bloques de cemento de los soportes fotovoltaicos es una forma común de base, que se fija al suelo mediante la prefabricación o el vertido de bloques de cemento en el sitio para proporcionar un soporte estable para los módulos fotovoltaicos. Esta forma básica se usa ampliamente debido a su construcción simple, bajo costo y amplia aplicabilidad. Compuestos por bloques de cemento y componentes de fijación, los bloques de cemento pueden ser cuadrados, rectangulares u otras formas según los requisitos de diseño, con dimensiones determinadas en función de los requisitos de carga del soporte y del módulo fotovoltaico. Las piezas fijas constan de dos piezas: piezas empotradas y piezas de conexión.
Pasos de construcción:preparación del sitio, tratamiento de cimientos, producción de bloques de cemento, instalación de soportes fotovoltaicos. Este método se suele aplicar en centrales fotovoltaicas de pequeño y mediano tamaño, sistemas fotovoltaicos temporales y situaciones geológicas especiales.
Cimentación de estructura de acero de soporte fotovoltaico.
Los cimientos de estructura de acero se han convertido en una forma importante de cimientos en la construcción de sistemas fotovoltaicos debido a su alta resistencia, estabilidad y durabilidad. El diseño y la instalación razonables de cimientos de estructuras de acero no solo pueden mejorar la seguridad y estabilidad de los sistemas fotovoltaicos, sino también adaptarse a diversas condiciones geológicas y climáticas complejas y mejorar los beneficios integrales de los proyectos. Al tratar los cimientos, prevenir la corrosión del acero y controlar la precisión de la instalación, los cimientos de estructuras de acero pueden proporcionar un soporte confiable y a largo plazo para los sistemas fotovoltaicos, asegurando su funcionamiento estable en diversas condiciones ambientales.
