1 Composición de PCS

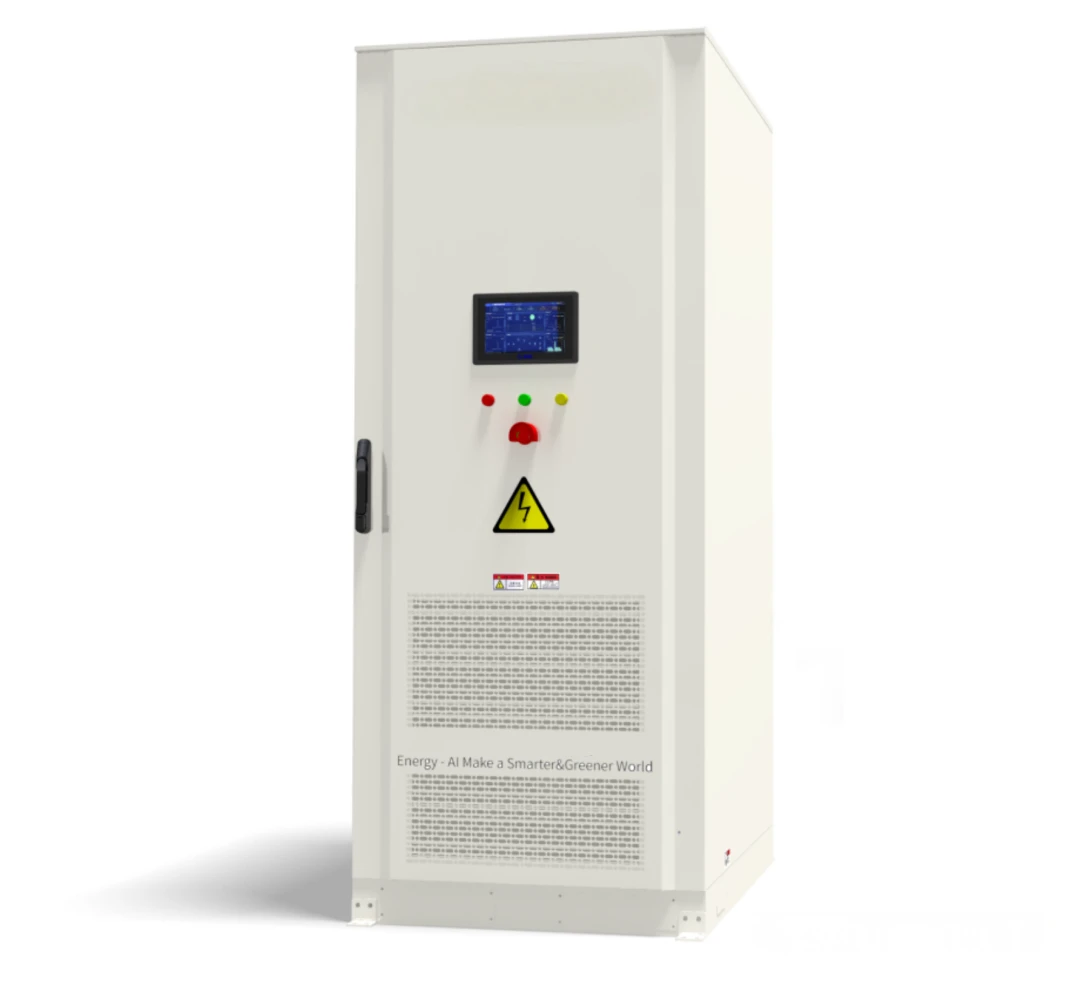

PCS, como componente central del sistema de almacenamiento de energía, integra unidades de control y convertidores bidireccionales CC/CA. Su controlador recibe comandos externos a través de protocolos de comunicación avanzados, identifica inteligentemente los requisitos de energía, controla con precisión el proceso de carga y descarga de la batería y logra un ajuste flexible de la potencia activa y reactiva en la red eléctrica. Al mismo tiempo, colabora estrechamente con el Sistema de gestión de batería (BMS) a través de la interfaz CAN para monitorear el estado de la batería en tiempo real, garantizando el funcionamiento seguro y eficiente de la batería.
2 Análisis detallado de la estructura interna de PCS
1. Lado CC
Como entrada de energía del PCS, el lado de CC es responsable de recolectar energía eléctrica de CC del paquete de baterías. Los componentes clave incluyen:
(1) Bus DC: Fabricado en cobre o aluminio de baja resistencia para asegurar una transmisión eficiente de la energía eléctrica.
(2) Condensador: Como amortiguador, equilibra las fluctuaciones de voltaje y proporciona un soporte de energía estable.
(3) Inductancia: filtra las pulsaciones de alta frecuencia, suaviza la salida de CC y mejora la velocidad de respuesta del sistema.
2. Lado de la comunicación
El lado de CA convierte la energía eléctrica de CC en energía eléctrica de CA y la suministra a la red o carga para su uso. Los componentes principales incluyen:
(1) Inversor: utilizando IGBT de alta eficiencia y otros dispositivos, logra la conversión de CC a CA mediante un control preciso del estado del interruptor y admite un ajuste flexible de frecuencia y voltaje.
(2) Filtro: Filtra eficazmente el ruido de alta frecuencia y los armónicos en la salida del inversor, asegurando una forma de onda de voltaje de salida pura y estable.
(3) Transformador de salida: ajuste el nivel de voltaje de acuerdo con la demanda de carga y proporcione una salida de energía eléctrica adecuada.
3. Sistema de control
Como centro inteligente de PCS, el sistema de control es responsable de monitorear y regular el estado operativo de todo el sistema. Las unidades clave incluyen:
(1) Unidad de control principal: basada en microprocesadores o DSP de alto rendimiento, monitoreo y procesamiento de datos del sistema en tiempo real, ajustando la conversión y el control de energía según estrategias preestablecidas.
(2) Unidad de medida: recopile con precisión parámetros clave como voltaje, corriente y frecuencia para proporcionar soporte de datos para el sistema de control.
(3) Unidad de protección: monitoreo en tiempo real de condiciones anormales (como sobrecorriente, sobretensión, sobretemperatura), activación rápida de medidas de protección para garantizar la seguridad del sistema.
4. Módulo de comunicación
El módulo de comunicación construye un puente entre PCS y el mundo externo, admite monitoreo y control remotos y mejora la capacidad de mantenimiento y seguridad del sistema.
La estructura interna del inversor de almacenamiento de energía es exquisita y consta de cuatro componentes principales: interfaz de CC, terminal de conversión de CA, sistema de control inteligente y módulo puente de comunicación. La interfaz DC se enfoca en la recepción y almacenamiento de energía eléctrica DC, asegurando la estabilidad del ingreso de energía; El extremo de conversión de CA es responsable de convertir eficientemente la energía eléctrica de CC en energía eléctrica de CA, logrando una salida flexible de energía eléctrica. El sistema de control inteligente sirve como eje central, monitoreando exhaustivamente y regulando con precisión el estado operativo de todo el sistema para garantizar la eficiencia y seguridad del proceso de conversión. El módulo puente de comunicación mejora la interconectividad del sistema de almacenamiento de energía, mejorando la confiabilidad y seguridad general del sistema. Estos componentes trabajan en estrecha colaboración para lograr un rendimiento sobresaliente en la conversión de energía y el control de inversores de almacenamiento de energía, sentando una base sólida para la aplicación generalizada de la tecnología de almacenamiento de energía.
3 componentes principales.
1. Los dispositivos electrónicos de potencia, como IGBT, MOSFET, etc., son clave para la conversión de energía y lograr un control de corriente y voltaje eficiente y preciso.
2. Circuito de control: Algoritmos integrados de adquisición, procesamiento y control de señales para garantizar un control preciso de los dispositivos electrónicos de potencia.
3. Componentes de almacenamiento de energía: incluidas baterías, supercondensadores, etc., se pueden configurar de manera flexible según los requisitos de la aplicación para satisfacer las necesidades de almacenamiento de energía transitorias o a largo plazo.
4. Componentes de conexión eléctrica: canales clave para garantizar la transmisión eficiente y segura de energía eléctrica, utilizando materiales de alta calidad para garantizar el funcionamiento estable del sistema.
4 Uds características
1. Eficiencia: Adoptar tecnología avanzada de electrónica de potencia para lograr una conversión de alta eficiencia y mejorar la utilización general de la energía.
2. Estabilidad: a través de estrategias de control precisas, garantice una salida de energía estable y confiable y garantice el buen funcionamiento del sistema.
3. Confiabilidad: Seleccionar componentes de alta calidad y diseños confiables para adaptarse a diversos entornos y extender la vida útil del equipo.
4. Flexibilidad: Diseño modular, fácil de ampliar y personalizar, que satisface diversas necesidades en diferentes escenarios.
Conclusión
En resumen, los inversores de almacenamiento de energía desempeñan un papel fundamental en el campo de la tecnología de almacenamiento de energía debido a su alta eficiencia, estabilidad, confiabilidad y flexibilidad, sentando una base sólida para la aplicación generalizada de energía renovable.
