La llamada central fotovoltaica es una central eléctrica que aprovecha al máximo el infinito tesoro energético del sol para generar electricidad. Sus componentes principales incluyen paneles fotovoltaicos e inversores, que se complementan entre sí y cumplen conjuntamente la misión clave de la conversión de energía. Photovoltaic panels are like magical energy collectors, composed of numerous efficient photoelectric conversion units. When the sun generously shines, these panels can accurately capture and efficiently convert solar energy into electrical energy. El inversor actúa como "modelador" de la energía eléctrica, convirtiendo cuidadosamente la corriente continua generada por los paneles fotovoltaicos en corriente alterna para satisfacer las necesidades eléctricas de diversas cargas, o transmitiéndola suavemente a la enorme red eléctrica, llevando luz y energía a miles de households and enterprises. What are the requirements for grid connection of photovoltaic power plants? What is the method of grid connection? The following article will explain in detail to everyone.
Requisitos estándar para la conexión a la red de centrales fotovoltaicas
The connection between grid connected photovoltaic power generation systems and the power grid is an important link, and the design of large and medium-sized grid connected photovoltaic power stations should meet the following standard requirements:
- Especificación de diseño para generación de energía fotovoltaica conectada a la red de distribución GB/T50865
- Especificación de diseño para central fotovoltaica conectada al sistema de energía GB/T50866
- Reglamento Técnico para la Conexión de Sistemas de Generación de Energía Fotovoltaica a Redes de Distribución GB/T29319
- Reglamento Técnico para la Conexión de Centrales Fotovoltaicas a Sistemas Eléctricos GB19964
- Requisitos técnicos para la conexión a red de sistemas de generación de energía fotovoltaica GB/T19939
Y consulte el "Reglamento técnico para pruebas de calidad de energía de centrales fotovoltaicas" NB/T32006 para realizar pruebas. La conexión a la red de las centrales fotovoltaicas debe cumplir los siguientes requisitos de conexión a la red en términos de armónicos, desviación de voltaje, desequilibrio de voltaje, componentes de CC, fluctuaciones de voltaje y parpadeo, para proporcionar energía eléctrica a las cargas de CA locales y transmitir energía eléctrica al red.
1. Distorsión armónica y de forma de onda.
Después de conectar la central fotovoltaica a la red eléctrica, el voltaje armónico en el punto de conexión común debe cumplir con los requisitos de GB/T14549 "Armónicos en redes eléctricas públicas para la calidad de la energía".
2. Desviación de voltaje
Después de conectar la central fotovoltaica a la red, la desviación de voltaje del punto de conexión común debe cumplir con los requisitos de GB/T12325 "Desviación de voltaje de suministro de calidad de energía", es decir, la suma de los valores absolutos de las desviaciones positivas y negativas. de la tensión del punto de conexión común de 35 kV y superior no debe exceder el 10% de la tensión nominal. La desviación de voltaje en el punto de conexión común trifásico de 20 kV y menos es el +7% del voltaje nominal.
3. Fluctuaciones de voltaje y parpadeos
Después de conectar la central fotovoltaica a la red eléctrica, la fluctuación de voltaje y el parpadeo en el punto de conexión común cumplen con los requisitos de GB/T 12326 para la fluctuación y el parpadeo de voltaje de la calidad de la energía. El límite de fluctuación de tensión en el punto de conexión común causado únicamente por la central fotovoltaica está relacionado con la frecuencia y el nivel de tensión de la variación.
El parpadeo de tensión provocado por una central fotovoltaica en un punto de conexión público debe tratarse de forma diferente en función de la proporción de la capacidad instalada de la central fotovoltaica con respecto a la capacidad de suministro eléctrico, así como de la tensión del sistema, de conformidad con lo dispuesto en la GBT 12326 "Fluctuaciones y parpadeos de voltaje en la calidad de la energía", y se clasifica en tres niveles.
4. Desequilibrio de voltaje
Después de conectar la central fotovoltaica a la red, el desequilibrio de voltaje trifásico en el punto de conexión común no debe exceder el límite especificado en GB/T 15543 "Desequilibrio de voltaje trifásico de calidad de energía", y el desequilibrio de voltaje de secuencia negativa en el El punto de conexión común no debe exceder el 2% y no debe exceder el 4% en un corto período de tiempo. El desequilibrio de tensión de secuencia negativa provocado por las centrales fotovoltaicas no debería superar el 1,3% y no debería superar el 2,6% a corto plazo.
5. Componente de CC
Cuando una central fotovoltaica se conecta a la red para su funcionamiento, el componente de corriente CC que se alimenta a la red no debe exceder el 0.5 % de su valor nominal de CA. Para las centrales fotovoltaicas que están conectadas directamente a la red sin pasar por transformadores, el límite puede reducirse al 1% debido a factores especiales como la eficiencia del inversor.
6. Factor de potencia
El factor de potencia de las centrales fotovoltaicas grandes y medianas debe poder ajustarse continuamente dentro del rango de 0.98 (avance) a 0.98 (retraso). Dentro de su rango de producción de potencia reactiva, las centrales fotovoltaicas grandes y medianas deberían tener la capacidad de ajustar la producción de potencia reactiva de acuerdo con el nivel de voltaje de la red y participar en la regulación del voltaje de la red. Cuando la potencia de salida activa de una pequeña central fotovoltaica supera el 50% de su potencia nominal, el factor de potencia no debe ser inferior a 0.98 (en adelanto o en atraso); Cuando la salida de potencia activa está entre el 20% y el -50%, el factor de potencia no debe ser inferior a 0,95 (en adelanto o en atraso).
Método de conexión a red de una central fotovoltaica.

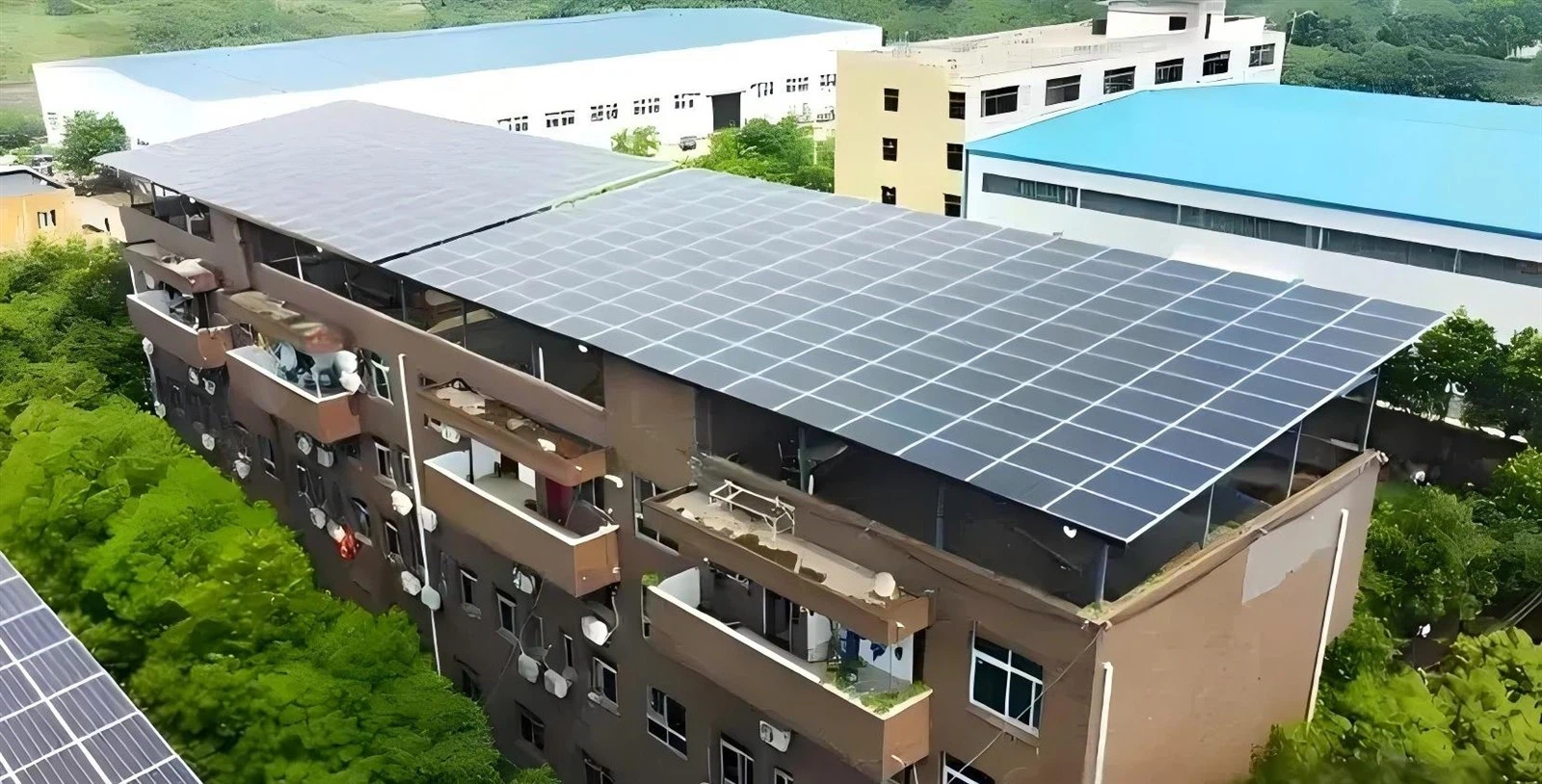

- Tomando como ejemplo la energía fotovoltaica en los tejados de los hogares
Generalmente, los paneles fotovoltaicos de techo doméstico generalmente se conectan a interruptores de protección contra rayos de CC, inversores conectados a la red e interruptores de protección contra rayos de CA a través de una matriz fotovoltaica a través de una caja combinadora y, finalmente, se conectan directamente a la red eléctrica 202/328. Los dispositivos de registro y recopilación de datos parciales se pueden configurar según sea necesario.
Este tipo de sistema de generación de energía fotovoltaica conectado a la red se puede conectar a la red mediante dos métodos: "medición del medidor neto" y "precio de la electricidad de la red".
Nota:La "medición neta del medidor" generalmente conecta el terminal de salida después del medidor entrante, mientras que la "tarificación de la electricidad de la red" conecta el terminal de salida antes del medidor entrante.
Las centrales fotovoltaicas de tamaño grande y mediano, al igual que las centrales convencionales, inyectan a la red toda la electricidad generada. Sin embargo, debido a la gran cantidad de módulos fotovoltaicos, es necesario dividirlos en muchos subconjuntos y equiparlos con muchas cajas combinadoras, lo que a veces requiere varios gabinetes de distribución de CC. El extremo de salida del conjunto fotovoltaico debe estar equipado con un interruptor con capacidad de extinción de arco, y el interruptor principal debe tener la capacidad de cortar de forma segura la corriente máxima de cortocircuito del conjunto a 1,25 veces el voltaje máximo de circuito abierto del conjunto. .
La electricidad generada por el conjunto fotovoltaico se conecta al inversor a través de un gabinete de distribución de CC, y la salida de potencia de CA de bajo voltaje del inversor también pasa a través de un gabinete de distribución de CA antes de ingresar a la red de alto voltaje a través de un transformador elevador. Bueno. El transformador elevador debe elegir un método de conexión adecuado para aislar la CC y los componentes armónicos generados por el sistema inversor, y se deben instalar dispositivos de conmutación con puntos de interrupción obvios en la conexión entre la central fotovoltaica conectada a la red pública y la red.
El lado de CA del sistema de generación de energía fotovoltaica también debe estar equipado con detección de conexión a tierra, protección contra sobretensión y sobrecorriente, instrumentos indicadores e instrumentos de medición. Se deben equipar dispositivos de protección contra rayos tanto en el extremo de CA como en el de CC. Además, se debe configurar un sistema principal de control y monitoreo, que puede incluir la detección y recolección de señales digitales, así como el procesamiento, registro, transmisión y visualización necesarios de los datos del sistema. Las actuales centrales fotovoltaicas terrestres y las centrales fotovoltaicas distribuidas que están conectadas centralmente a la red en China adoptan el método del "precio de la electricidad de la red".
