Según los proyectos de generación de energía fotovoltaica existentes en el mercado y los diferentes escenarios de aplicación, los sistemas de generación de energía solar fotovoltaica se pueden dividir aproximadamente en cuatro tipos: sistemas de generación de energía conectados a la red, sistemas de generación de energía fuera de la red, sistemas de almacenamiento de energía paralelos fuera de la red y sistemas de energía múltiple. Sistemas híbridos de microrredes.
La diferencia entre fuera de la red y conectado a la red
La principal diferencia entre ambos radica en si dependen de redes eléctricas externas. El sistema fotovoltaico conectado a la red depende de la red eléctrica y adopta el modo de funcionamiento de "uso propio, conexión excedente a la red eléctrica" o "conexión completa a la red", que no funciona en caso de un corte de energía; Y el sistema fuera de la red no depende de la red eléctrica, depende del modo de trabajo de "almacenar durante el uso" o "almacenar antes de usar", y no se ve afectado por cortes de energía.
01

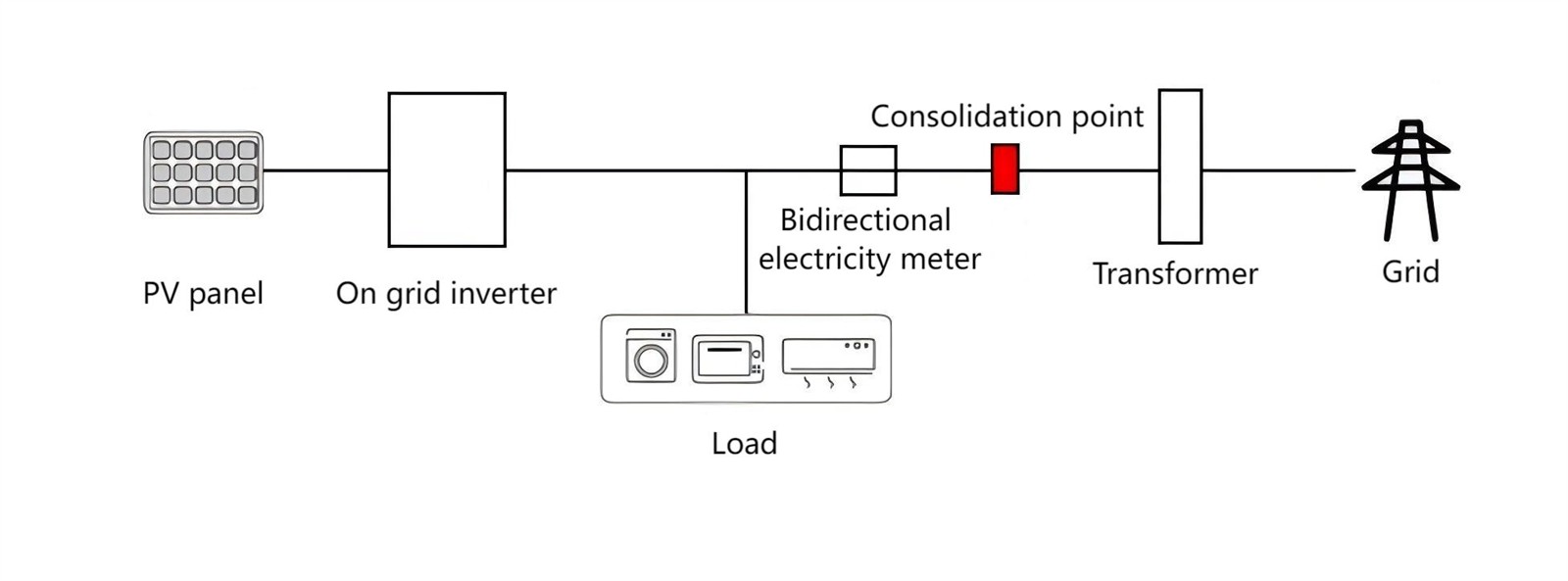

Sistema de generación de energía conectado a la red
Compuesto por módulos fotovoltaicos, inversores conectados a red, cargas, contadores bidireccionales, armarios conectados a red y red eléctrica.
El principio es convertir la corriente continua generada por los módulos fotovoltaicos en corriente alterna a través de un inversor, para luego suministrarla a la carga y conectarla a la red eléctrica. De esta manera, al tiempo que se cubre la carga doméstica, el exceso de electricidad también se puede vender a la red.
Característica:
1. Conéctese a la red eléctrica y cargue parte o toda la electricidad a la red.
2. Cuando se corta la red eléctrica, también se detiene la generación de energía fotovoltaica. Porque los inversores están equipados con medidas anti-islanding, por lo que las empresas de la red eléctrica exigen que, en caso de un corte de energía, también se corte inmediatamente la energía fotovoltaica, principalmente por razones de seguridad.
3. Por la noche, los residentes todavía dependen de la red eléctrica.
4. No hay ningún dispositivo de almacenamiento de energía.
02
Sistema de generación de energía fuera de la red
Lo opuesto al sistema de generación de energía conectado a la red es el sistema de generación de energía fuera de la red, que consta de módulos fotovoltaicos, inversores fuera de la red, baterías, cargas, etc. En soluciones más avanzadas, los inversores y las baterías se han integrado en un solo dispositivo, como el UFox. Serie de máquinas integradas de almacenamiento de energía fuera de la red de Youneng Electric. Los sistemas de generación de energía fuera de la red pueden funcionar de forma independiente sin depender de la red eléctrica y generalmente se utilizan en áreas remotas, áreas sin electricidad, islas, estaciones base de comunicación y farolas.
Cuando haya luz, convierta la energía solar en energía eléctrica, suministre energía a la carga a través de un inversor fuera de la red o cargue la batería. Alternativamente, en ausencia de energía fotovoltaica, las baterías pueden cargarse a través de la red eléctrica; Cuando no hay luz o hay un corte de energía en la red, la electricidad de la batería se puede suministrar a la carga de CA a través de un inversor.
Característica:
1. Un sistema independiente que no depende de la red eléctrica. Es decir, independientemente de si hay red eléctrica o no, siempre que haya suficiente luz solar, el sistema aislado puede funcionar de forma independiente y proporcionar electricidad de forma independiente.
2. Debe haber un dispositivo de almacenamiento de energía, lo que significa que es necesaria una batería, de lo contrario no puede funcionar de noche o en días lluviosos.
3. Es posible no conectarse al sistema fotovoltaico.
03
Sistema de almacenamiento de energía fuera de la red
Compuesto por módulos fotovoltaicos, inversores híbridos fuera de la red, baterías, cargas, etc. También existen soluciones avanzadas que integran inversores híbridos paralelos y fuera de la red y sistemas de baterías, como la máquina integrada de almacenamiento de energía en paralelo y fuera de la red UHome de Youneng. Los sistemas de almacenamiento de energía fuera de la red se utilizan ampliamente en escenarios como cortes de energía frecuentes o autouso fotovoltaico donde el excedente de electricidad no se puede conectar a la red, donde los precios de la electricidad para el autouso son más altos que los precios de la electricidad de la red y los precios pico de la electricidad son más altos que los del valle. precios de la electricidad.
Cuando hay luz durante el día, la carga recibe alimentación prioritaria a través de un inversor híbrido, y el exceso de electricidad se almacena en la batería; Por la noche, la batería suministra energía a la carga a través de un inversor híbrido aislado de la red. Al mismo tiempo, se pueden configurar los tiempos de carga y descarga para lograr un ajuste de pico a valle de los precios de la electricidad. Cuando se corta la red eléctrica, el sistema cambiará automáticamente al modo fuera de la red para garantizar las necesidades de suministro de energía de los usuarios.
Característica:
1. Tiene las ventajas de los sistemas conectados a la red y fuera de la red, y puede conectarse a la red para vender electricidad, mientras que también funciona normalmente en caso de un corte de energía.
2. En ausencia de red eléctrica, debe haber una batería para funcionar.
3. Puede usarse como un sistema fuera de la red sin conectarse a energía fotovoltaica, para reducir los picos y llenar los valles de los precios de la electricidad o para energía de respaldo de emergencia.
04
Sistema de microrred
Una red de distribución compuesta por fuentes de energía distribuidas (fotovoltaica/eólica/diésel), cargas, sistemas de almacenamiento de energía y dispositivos de control. La energía distribuida se puede convertir en electricidad in situ y luego suministrarse a cargas locales cercanas.
Un sistema de microrred es un sistema autónomo que puede controlarse, protegerse y gestionarse a sí mismo. No solo se puede conectar a la red eléctrica externa, sino que también funciona de forma aislada, lo que resuelve en gran medida el problema de la conexión a la red eléctrica distribuida y promueve la integración a gran escala de la energía distribuida y la energía renovable. Es un suministro eficiente de múltiples formas de energía a las cargas y un sistema de red inteligente que realiza una red de distribución activa.
Resumen
Lo anterior es una introducción a cuatro tipos de sistemas de generación de energía solar fotovoltaica, cada uno con sus propios escenarios aplicables, que brindan múltiples opciones para el consumo de electricidad verde para usuarios domésticos, industriales y comerciales. Como empresa de innovación científica y tecnológica que se centra en la investigación y el desarrollo de equipos de almacenamiento de energía eléctrica en todos los escenarios de aplicación, Youneng Electric tiene productos y soluciones relacionados con sistemas de almacenamiento de energía conectados a la red doméstica, sistemas de almacenamiento de energía fuera de la red y almacenamiento de energía industrial y comercial discreto. y sistemas portátiles de almacenamiento de energía, cubriendo sus necesidades de almacenamiento de energía en todos los escenarios.
